稀土冶煉行業的生產過程伴隨著高溫反應、強腐蝕性介質和復雜化學反應，從稀土精礦的焙燒冷卻，到萃取分離的溫控調節，再到金屬提純的散熱管理，每一個環節的溫度控制都直接影響稀土產品的純度、回收率和生產安全性。冷水機作為關鍵溫控設備，需在粉塵濃度高、腐蝕性強的極端環境中，提供 ±1℃的穩定控溫能力，同時具備耐高溫沖擊、抗腐蝕磨損和連續運行的特性。稀土冶煉用冷水機的選型與運行，是平衡產品品質、生產效率與設備壽命的核心環節，更是推動稀土產業向高精度、高純度發展的重要支撐。

一、稀土冶煉行業對冷水機的核心要求

（一）耐高溫沖擊與熱負荷波動

稀土冶煉的高溫特性對設備耐熱性能提出極致要求：

? 焙燒窯的窯體冷卻需承受 800-1200℃的輻射熱，冷卻水溫需控制在 35±2℃，熱流密度達 150-200kW/m2，停水 3 分鐘即可能導致窯體變形；

? 稀土氯化爐的爐壁冷卻需應對 600-900℃的高溫，冷卻水路需耐受頻繁的溫度沖擊（從常溫升至 100℃的循環次數≥10?次）；

? 電解槽的電極冷卻需維持水溫 50±2℃，溫度波動超過 ±3℃會導致電解質揮發加劇（回收率下降 5%-8%）。

某稀土冶煉廠因冷水機故障導致焙燒窯冷卻中斷 5 分鐘，窯體局部過熱變形，維修成本超 800 萬元，停產整改 1 周。

（二）抗腐蝕與防堵塞能力

冶煉環境的復雜介質對設備構成嚴峻挑戰：

? 萃取工序的冷卻系統會接觸 P204、P507 等有機萃取劑及鹽酸、硫酸等無機酸，pH 值低至 1-2，需耐受年腐蝕速率≤0.05mm；

? 沉淀工序的冷卻水路會接觸氨水、碳酸氫銨等堿性介質，長期運行易產生結垢（熱阻增加 20%-30%），需具備防結垢設計；

? 冶煉粉塵（如稀土氧化物顆粒，硬度 5-6 Mohs）會進入冷卻系統，導致管道和換熱器磨損堵塞（流量下降 20%）。

某稀土分離廠因冷卻器被萃取劑腐蝕泄漏，導致萃取槽溫度失控，稀土元素分離純度從 99.95% 降至 99.5%，產品降級損失超 500 萬元。

（三）高可靠性與連續生產保障

稀土大規模生產要求設備具備極致穩定性：

? 冷水機組需支持 365 天連續運行（MTBF≥10000 小時），平均維修時間≤1 小時，避免生產線停線（損失≥10 萬元 / 小時）；

? 關鍵系統（如電解槽、焙燒窯）需采用 N+1 冗余設計，單機組故障時切換時間≤10 秒，確保生產不中斷；

? 設備防護等級需達到 IP54 以上，能在粉塵濃度≥50mg/m3 的環境中穩定運行（無電氣短路風險）。

二、不同稀土冶煉工藝的定制化冷卻方案

（一）稀土精礦處理：焙燒與浸出冷卻

1. 焙燒窯冷卻系統

某稀土廠采用該方案后，焙燒窯耐火材料壽命從 6 個月延長至 18 個月，年減少更換成本 600 萬元。

? 核心挑戰：稀土精礦焙燒窯（直徑 2-4m，長度 20-40m）的窯頭、窯尾及筒體需冷卻，窯體表面溫度需控制在≤200℃，高溫會導致耐火材料脫落。

? 定制方案：

? 采用高壓離心式冷水機（制冷量 500-2000kW），供水壓力 1.2-1.6MPa，為窯體水套供水，水溫控制在 35±1℃；

? 冷卻水路采用雙回路設計（主回路 + 應急回路），配備柴油發電機（確保停電時應急供水≥2 小時）；

? 窯體水套采用螺旋形流道設計（增加 30% 換熱面積），進出口溫差控制在 8-10℃，避免局部過熱。

1. 浸出槽冷卻系統

? 核心挑戰：稀土精礦浸出（酸浸 / 堿浸）時會釋放大量反應熱，槽內溫度需控制在 80±2℃，高溫會導致浸出劑揮發（消耗增加 15%）。

? 定制方案：

? 采用鈦合金換熱器冷水機（制冷量 200-800kW），為浸出槽夾套供水，控溫精度 ±1℃，耐受 pH 1-14 腐蝕；

? 冷卻介質為軟化水 + 緩蝕劑（如鉬酸鹽），控制氯離子含量≤50ppm，防止鈦材縫隙腐蝕；

? 與浸出系統聯鎖，根據攪拌轉速和浸出劑濃度自動調整冷卻水量，溫度超限時聲光報警。

（二）稀土分離：萃取與沉淀冷卻

1. 萃取槽冷卻系統

? 需求：稀土萃取分離的混合澄清槽需維持溫度 40±1℃，溫度波動會導致萃取平衡破壞（分離系數偏差≥5%），影響產品純度。

? 方案：

? 采用防腐型螺桿冷水機（316L 不銹鋼換熱器），制冷量 100-500kW，為萃取槽冷卻盤管供水，水溫控制精度 ±0.5℃；

? 冷卻水路采用無縫鋼管（內壁涂覆防腐涂層），密封件為全氟醚橡膠（FFKM），耐受有機萃取劑腐蝕；

? 系統配備在線濃度監測儀，萃取劑濃度異常時自動調整冷卻強度，維持最佳分離條件。

1. 沉淀槽冷卻系統

? 需求：稀土沉淀反應（如草酸沉淀）需控制溫度 60±2℃，高溫會導致沉淀顆粒粗大（過濾速度下降 30%）。

? 方案：

? 采用水冷式冷水機（制冷量 150-600kW），為沉淀槽夾套供水，水溫控制在 30±1℃；

? 冷卻水路安裝自動反沖洗過濾器（精度 50μm），攔截稀土沉淀顆粒，避免管路堵塞；

? 與沉淀系統聯動，根據沉淀劑加入量和反應 pH 值自動調節冷卻水量，確保結晶顆粒均勻。

（三）稀土金屬制備：電解與提純冷卻

1. 熔鹽電解冷卻系統

某稀土金屬廠采用該方案后，電解槽壽命從 3 個月延長至 9 個月，漏槽事故發生率降至零。

? 核心挑戰：稀土金屬熔鹽電解槽（溫度 800-1000℃）的槽體和電極需冷卻，槽壁溫度需控制在≤150℃，高溫會導致槽體變形和漏槽風險。

? 定制方案：

? 采用超高壓冷水機（工作壓力 2.0-2.5MPa），制冷量 300-1000kW，為電解槽水套和電極冷卻供水；

? 冷卻水路采用紫銅管道（導熱系數高），配備壓力補償裝置，避免溫度變化導致的壓力波動；

? 與電解控制系統聯鎖，電解電流增加時同步提高冷卻水量（電流每增加 1000A，流量增加 5%）。

1. 真空蒸餾提純冷卻系統

? 需求：稀土金屬真空蒸餾提純（溫度 1400-1800℃）的冷凝管需冷卻，冷凝溫度需控制在 200±5℃，溫度不當會導致提純純度下降（≤99.99%）。

? 方案：

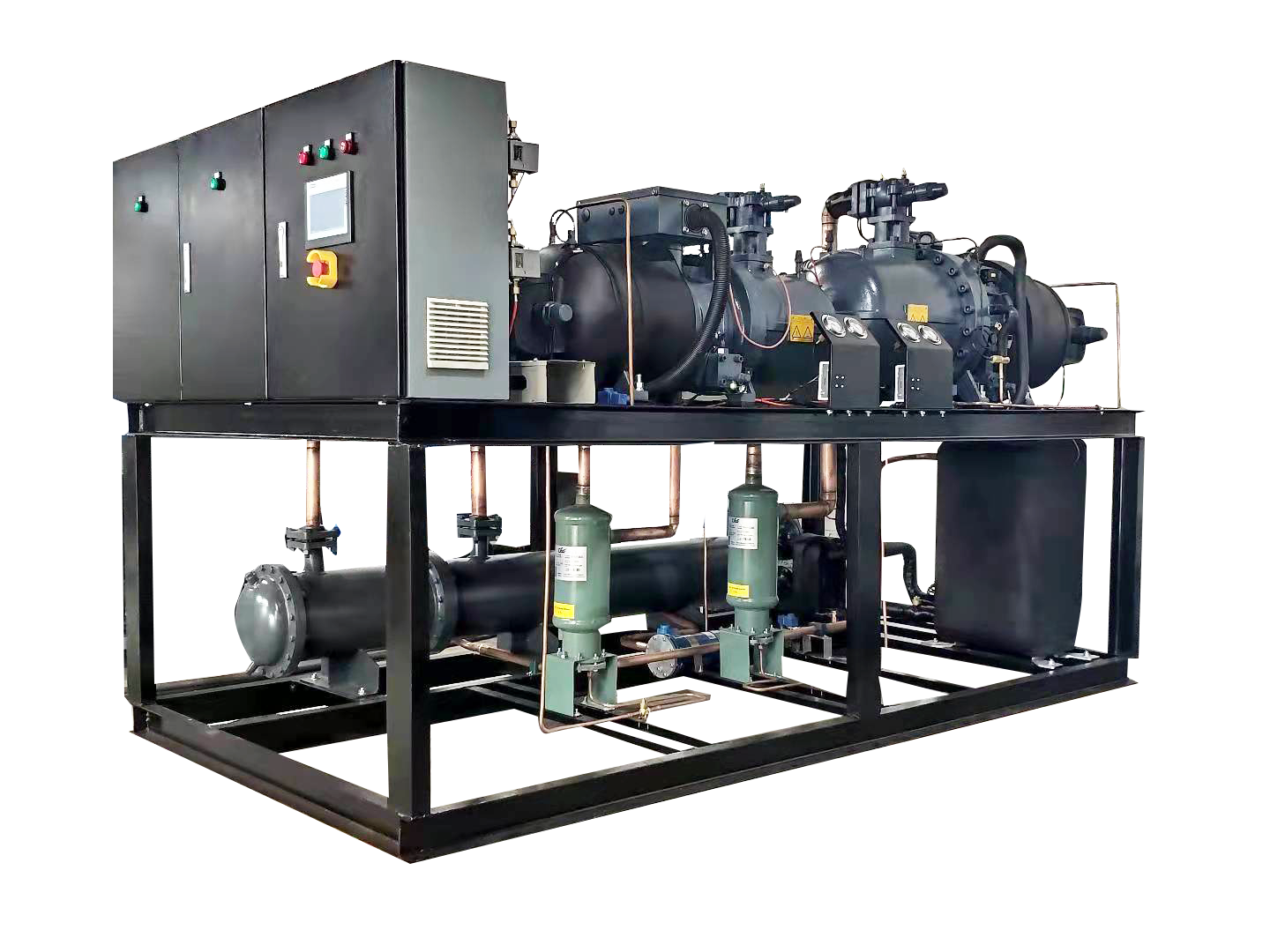

? 采用復疊式低溫冷水機（制冷量 200-800kW），配合水冷式冷凝器，實現寬溫域控制；

? 冷凝管采用耐高溫鎳基合金（如 Inconel 600），冷卻水路采用分級控制（進口 / 出口獨立調節）；

? 系統配備紅外測溫儀，實時監測冷凝管表面溫度，偏差超限時自動調整冷量輸出。

三、運行管理與維護策略

（一）防腐蝕與耐磨管理

1. 材質選擇與防護

? 酸性環境：萃取、浸出工序采用鈦合金 TA2 或 316L 不銹鋼，密封件選用 FFKM（耐有機 / 無機酸腐蝕）；

? 高溫環境：焙燒、電解工序采用紫銅 + 高溫合金，管道保溫采用硅酸鋁纖維（耐溫≥1000℃）；

? 耐磨強化：在管道彎頭、水泵入口等易磨損部位采用雙金屬復合管（基層碳鋼 + 表層高鉻鑄鐵），延長壽命 3-5 倍。

1. 水質處理方案

? 閉式循環系統：使用軟化水 + 乙二醇溶液（濃度 20%-30%），添加緩蝕劑（如苯并三氮唑），控制電導率≤500μS/cm；

? 開式循環系統：采用水質穩定劑（阻垢劑 + 緩蝕劑），控制硬度≤50mg/L，pH 值 8.0-9.0，定期投加殺菌劑；

? 過濾系統：總進水口安裝自清潔過濾器（精度 100μm）+ 磁性分離器，攔截稀土氧化物顆粒（效率≥95%）。

某稀土企業通過精準的材質匹配和水質管理，冷卻系統腐蝕速率從 0.15mm / 年降至 0.03mm / 年，設備壽命延長至 6 年。

（二）高溫環境適應與結垢控制

1. 設備散熱與防護

? 高溫區域安裝：冷水機放置在通風良好的區域，冷凝器加裝強制通風裝置（風量≥15000m3/h），環境溫度控制在≤40℃；

? 隔熱措施：高溫管道采用多層保溫（內層硅酸鋁 + 外層巖棉），表面溫度控制在≤50℃，減少冷量損失；

? 電氣防護：控制柜加裝空調（維持溫度≤30℃）和粉塵過濾器，避免高溫粉塵導致的電氣故障。

1. 防結垢與清潔策略

? 在線防垢：在沉淀工序冷卻水路安裝電子除垢儀，通過高頻電磁場防止水垢形成（防垢率≥90%）；

? 定期清洗：每 3 個月對酸性環境冷卻器進行酸洗（檸檬酸溶液），每 6 個月對堿性環境設備進行堿洗（碳酸鈉溶液）；

? 結垢監測：采用超聲波測厚儀定期檢測換熱器管壁厚度，結垢厚度≥1mm 時強制清洗。

（三）可靠性保障與應急處理

1. 預防性維護計劃

? 日常檢查：每日記錄進出水溫度、壓力、流量（偏差≤5%），監聽設備運行聲音，檢查有無泄漏；

? 定期保養：每運行 1000 小時更換過濾器濾芯，每半年更換冷凍油和干燥過濾器，校準溫度傳感器；

? 專項檢測：每年進行壓力試驗（1.5 倍工作壓力）、腐蝕掛片試驗和電氣絕緣測試（≥1MΩ）。

1. 應急處理預案

? 冷卻中斷：立即啟動備用冷水機和應急水泵（切換時間≤10 秒），同時通知生產車間降低負荷（如焙燒窯減速 50%）；

? 管道泄漏：采用帶壓堵漏技術臨時處理，記錄泄漏位置和程度，在檢修窗口更換受損部件；

? 水質惡化：緊急排放污染水體，用高壓水沖洗系統 3 次，重新投加緩蝕劑和殺菌劑（雙倍劑量）。

四、典型案例：大型稀土冶煉廠冷卻系統設計

（一）項目背景

某大型稀土冶煉廠（年產稀土氧化物 10000 噸）需建設高效冷卻系統，服務于 2 座焙燒窯、8 條萃取生產線、4 臺電解槽及提純設備，要求系統總制冷量 5000kW，控溫精度 ±1℃，年運行時間 8000 小時。

（二）系統配置

1. 分區冷卻架構：

? 焙燒區：3 臺 1000kW 高壓離心冷水機（2 用 1 備），供應 35±1℃冷卻水至焙燒窯，總循環水量 3000m3/h；

? 萃取區：6 臺 500kW 防腐型螺桿冷水機，服務萃取槽和沉淀槽，控溫精度 ±0.5℃；

? 電解區：4 臺 800kW 超高壓冷水機，為電解槽和提純設備冷卻，水溫控制 50±1℃。

1. 安全與節能設計：

? 全系統酸性區域采用鈦合金換熱器和 316L 不銹鋼管道，高溫區域采用紫銅 + 高溫合金，密封件為 FFKM；

? 安裝智能監控系統，實時監測溫度、壓力、腐蝕速率，支持遠程診斷和故障預警；

? 余熱回收系統利用焙燒窯冷卻水余熱（60-80℃）加熱浸出劑，年節約蒸汽消耗 8000 噸。

（三）運行效果

? 生產安全：系統連續運行 2 年無重大冷卻事故，焙燒窯、電解槽等關鍵設備壽命延長 2 倍以上；

? 產品質量：稀土氧化物純度穩定在 99.95% 以上，金屬產品純度達 99.99%，通過 ISO 9001 認證；

? 成本效益：單位產品冷卻能耗降至 80kWh / 噸，年總節能效益 1200 萬元，投資回收期 4 年。

稀土冶煉行業的冷水機應用，是 “耐高溫沖擊” 與 “抗腐蝕磨損” 的完美結合，它不僅能保障冶煉設備的穩定運行和產品品質，更能通過節能設計降低生產成本。隨著稀土產業向高性能材料（如稀土永磁、發光材料）發展，冷水機將向 “更高壓力（≥3.0MPa）、智能熱負荷預測、零污染排放” 方向發展。選擇專業的稀土冶煉冷水機，是企業在極端環境中實現高效生產的關鍵舉措。
